PRODUCTS DETAIL
- 제품 상세보기
VALVE SIZE | 15A - 50A |
ACTUATOR MODEL | AKGK SERIES |
ACTUATOR TYPE | DOUBLE ACTING / SINGLE ACTING |
OPERATING MEDIA | COMPRESSED DRY AIR |
OPERATING PRESSURE | 4.5 - 7 kg/㎠ |
LINER ADJUST | NONE MANUAL HANDLE |
FLUID TEMPERATURE | -40℃ - 180℃ |
END CONNECTION | FEMALE THREAD, SOCKET WELDING / FLANGE TYPE |
BODY MATERIAL | SUS316 |
LEAKAGE ALLOWANCE | ANSI Class VI |
ACCESSORY | LIMIT SWITCH BOX , FILTER REGULATOR |

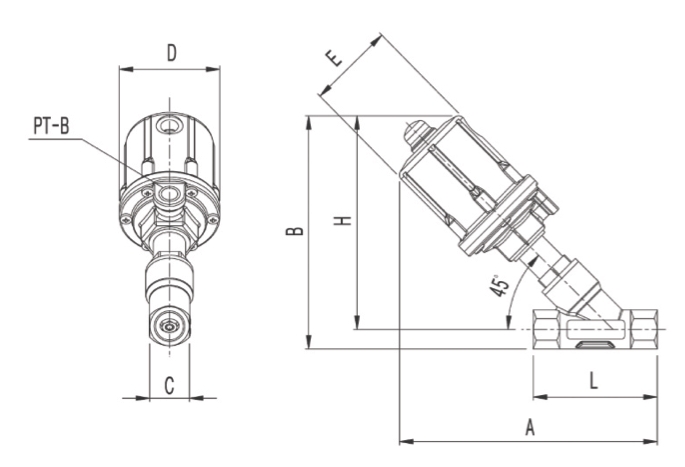

MODEL | SIZE | E | A | B | C | D | H | L | PT-B | ||
mm | Inch | ||||||||||
TGK-15-AG-D | TGK-15-AG-S | 15A | 1/2 | 50 | 174.5 | 158 | 27 | 68 | 144.5 | 84 | 1/4 |
TGK-20-AG-D | TGK-20-AG-S | 20A | 3/4 | 50 | 182 | 163.5 | 34 | 68 | 146.5 | 94 | 1/4 |
TGK-25-AG-D | TGK-25-AG-S | 25A | 1 | 63 | 211 | 192.5 | 40 | 84 | 172.5 | 104 | 1/4 |
TGK-32-AG-D | TGK-32-AG-S | 32A | 1 1/4 | 63 | 225 | 211.5 | 49 | 84 | 187 | 120 | 1/4 |
TGK-40-AG-D | TGK-40-AG-S | 40A | 1 1/2 | 80 | 252 | 238.5 | 55 | 105 | 211 | 130 | 1/4 |
TGK-50-AG-D | TGK-50-AG-S | 50A | 2 | 80 | 275 | 267 | 70 | 105 | 232 | 150 | 1/4 |
